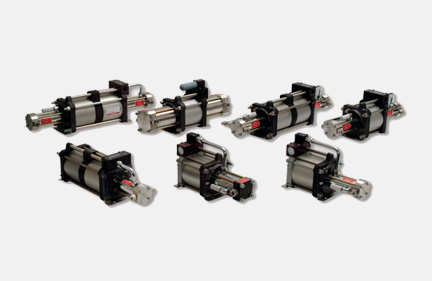

Maximator氣驅氣體增壓泵、氣動氣體增壓泵、氣驅氣泵、氣體放大器(簡稱氣壓泵),可高效、低成本用于生產壓縮空氣或灌制瓶裝氣體??蓾M足許多要求較高壓力壓縮空氣或氣體的場所。工業領域可用于:蓄能器充氣,高壓輪胎充氣,將低壓氣體轉換成高壓氣體并充進減震柱,將氣瓶中的低壓氣體輸送到高壓容器中,或在機床中用于氣動卡盤。凡是氣源壓力不夠高,無論是產業機械或測試裝置,均可采用氣驅氣體增壓泵。
氣體增壓泵主要包括DLE系列,最大氣體壓力可達21750Psi(150Mpa),也可應用于提供閥門驅動力,閥門管件壓力容器航空航天附件氣壓測試,井口裝置水中冒泡試驗,汽車制動系統測試,通信電纜充氣設備,氣體輔助注塑高壓氮氣充氣,工作氣體如氮氣、氫氣、氬氣及其他氣體的增壓及充瓶,以及超純氣體壓縮(如CO2超臨萃?。?。
Maximator氣體增壓泵選型表:
型號 | 壓力/比率 | 壓 縮 比* | 預增壓入口壓力 | 最大 出口壓力 | 出口壓力計算式 bar(psi) | 每兩沖程 輸出排量體積 | 最大 工作頻率 | 接口形式 | 最大工作 溫度℃ | 重量 (Kg) | ||||||
最小 | 最大 | 進口 | 出口 | |||||||||||||
i /(i/i) | PA | PB | ||||||||||||||
bar | psi | bar | psi | bar | psi | 毫 升 | cu in | 次/min | ||||||||
DLE 2-1 | 1:2 | 1:10 | 0 | 0 | 20 | 290 | 20 | 290 | 2×PL | 922 | 56.26 | 100 | 1/2BSP | 1/2BSP | 60 | 15 |
DLE 5-1 | 1:5 | 1:15 | 2 | 29 | 50 | 725 | 50 | 725 | 5×PL | 373 | 22.76 | 110 | 1/2BSP | 1/2BSP | 60 | 150 |
DLE 15-1 | 1:15 | 1:20 | 7 | 102 | 250 | 2175 | 250 | 2175 | 15×PL | 122 | 7.44 | 130 | 1/4BSP | 1/4BSP | 100 | 13 |
DLE 30-1 | 1:30 | 1:20 | 15 | 218 | 300 | 4350 | 300 | 4350 | 30×PL | 60 | 3.66 | 130 | 1/4BSP | 1/4BSP | 100 | 13 |
DLE 75-1 | 1:75 | 1:20 | 35 | 508 | 750 | 10875 | 750 | 10875 | 75×PL | 25 | 1.63 | 130 | 1/4BSP | 1/4BSP | 100 | 13 |
﹡壓縮比=出口壓力/進口壓力
縮寫詞:PL=驅動空氣壓力;PA=預增氣體壓力;PB=出口壓力
最大允許出口壓力的溫度為60到100℃。有額外的冷卻系統可以另外配置。如果占空比為50%,最大沖程頻率就是90-100圈/min。預增壓氣體最大壓力不得超過表中提供的數據,否則會引起損壞。
