我司是美國SC增壓泵產品的中國總代理。
美國SC氣動氣體增壓泵系統主要包括GB系列、GBD系列、GBT系列、最高氣壓可達140MPa。從10Mpa、15Mpa、20Mpa、35Mpa、50Mpa、70Mpa、140Mpa等多種壓力范圍可供選擇。
美國SC氣體增壓器型號選型表：
| 型號 | 最大預增氣壓Ps （增壓器進口接口型式） | 最大輸出壓力Pa （增壓器出口接口型式） | 靜態輸出 壓力公式 | 每沖程流量 | 最小 預增氣壓 | 最大 輸出壓力 | 最大 壓縮比率 | |
| in3 | （毫升） | |||||||
| GB-15 | 2250 Psi | 2250 Psi | 15 Pa | 7.05 | 115.6 | 3.5bar（50Psi） | 155bar（2250Psi） | 20：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GB-30 | 4500 Psi | 4500 Psi | 30 Pa | 3.1 | 50.8 | 7bar（100Psi） | 310bar（4500Psi） | 25：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GB-75 | 6000 Psi | 11250 Psi | 75 Pa | 1.2 | 19.7 | 17bar（250Psi） | 775bar（11250Psi） | 25：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GB-D30 | 6000 Psi | 6000 Psi | 60 Pa | 3.1 | 50.8 | 13bar（200Psi） | 620bar（9000Psi） | 25：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GB-D75 | 6000 Psi | 9000 Psi | 150 Pa | 1.2 | 19.7 | 17bar（250Psi） | 1380bar（20000Psi） | 25：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBD-5 | 1500 Psi | 20000 Psi | 4.7 Pa+Ps | 28.2 | 462.5 | 25bar（1500Psi） | 775bar（11250Psi） | 10：1 |
| 1/2"NPT | 1/2"NPT | |||||||
| GBD-15 | 5000 Psi | 5000 Psi | 15 Pa+Ps | 14.1 | 231.2 | 3.5bar（50Psi） | 345bar（5000Psi） | 20：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBD-30 | 6000 Psi | 9000 Psi | 30 Pa+Ps | 5.3 | 103.3 | 7bar（100Psi） | 620bar（9000Psi） | 10：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBD-75 | 6000 Psi | 20000 Psi | 75 Pa+Ps | 2.4 | 39.4 | 17bar（250Psi） | 1380bar（20000Psi） | 25：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBD-D15 | 5000 Psi | 5000 Psi | 30 Pa+Ps | 14.1 | 231.2 | 3.5bar（50Psi） | 345bar（5000Psi） | 25：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBD-D30 | 6000 Psi | 9000 Psi | 60 Pa+Ps | 6.3 | 103.3 | 14bar（200Psi） | 620bar（9000Psi） | 25：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBD-D75 | 6000 Psi | 25000 Psi | 150 Pa+Ps | 2.4 | 39.4 | 17bar（250Psi） | 1725bar（25000Psi） | 25：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBT-15/30 | 15 Pa | 9000 Psi | 30 Pa+2 Ps | 7.05 | 115.6 | 3.5bar（50Psi） | 586bar（8500Psi） | 50：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBT-15/75 | 3.5 Pa | 20000 Psi | 75 Pa+5 Ps | 7.05 | 115.6 | 3.5bar（50Psi） | 896bar（13000Psi） | 100：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBT-30/75 | 20 Pa | 20000 Psi | 75 Pa+2.5 Ps | 3.1 | 50.8 | 7bar（100Psi） | 1103bar（16000Psi） | 60：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBT-D15/30 | 30 Pa | 9000 Psi | 60 Pa+2 Ps | 7.05 | 115.6 | 7bar（100Psi） | 621bar（9000Psi） | 50：1 |
| 1/4"NPT | 1/4"NPT | |||||||
| GBT-D15/75 | 7 Pa | 25000 Psi | 150 Pa+5 Ps | 6.3 | 103.3 | 7bar（100Psi） | 1725bar（25000Psi） | 100：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
| GBT-D30/75 | 40 Pa | 25000 Psi | 150 Pa+2.5 Ps | 3.1 | 50.8 | 7bar（100Psi） | 1725bar（25000Psi） | 60：1 |
| 9/16"-18UNF | 9/16"-18UNF | |||||||
說明：Ps=預增氣體壓力；Pa=驅動空氣壓力；Po=增壓氣體輸出壓力。 | ||||||||
上表所有型號的最大驅動氣壓（Pa）均不得超過150Psi。 | ||||||||
SC氣體增壓器外形尺寸圖：（單位：in【英寸】）

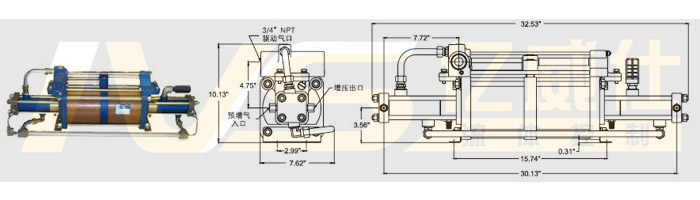

GB-15、GB-30、GB-75外形圖

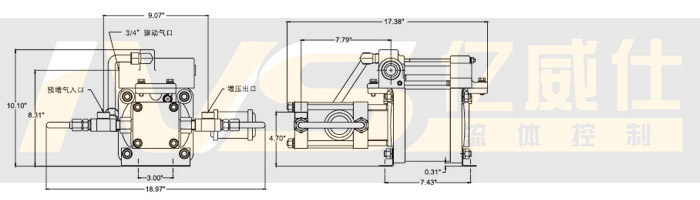

GB-D30、GB-D75外形圖

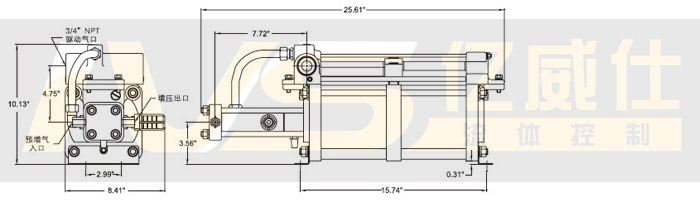

GBD-5外形圖

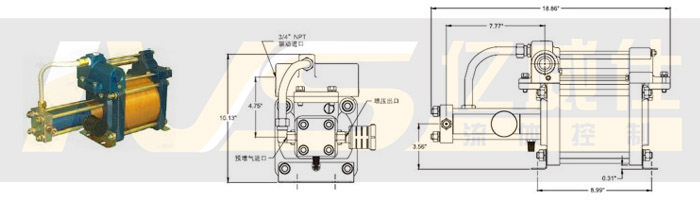

GBD-15、GBD-30、GBD-75外形圖
GBD-D15、GBD-D30、GBD-D75外形圖

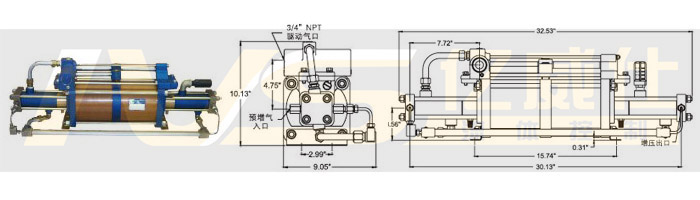

GBT-15、GBT-15/75、GBT-30/75外形圖

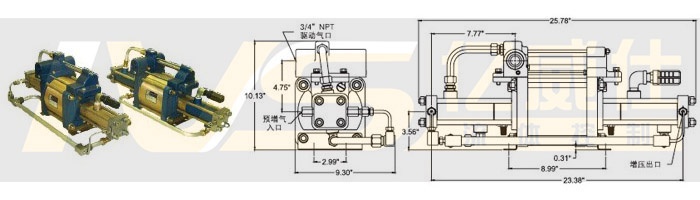

GBT-D15/30、GBT-D15/75、GBT-D30/75外形圖
