溫馨提示:2010年1月1日起,美國SC公司氣動增壓泵型號將作如下變更:
一、10-5,10-6系列需要潤滑的增壓泵型號在原型號后綴上加"L"后綴。如原型號為10-5000W020需改為10-5000W020L,原型號為10-6000W020需改為10-6000W020L。
二、D5,D6系列免潤滑的增壓泵型號將作為美國SC氣動液體增壓泵的標準型號,使用原10-5,10-6系列的型號命名規則。如原型號為D5000B35需改為10-5000W020,原型號為D5000B440需改為10-5000W250。
美國SC氣動液體增壓泵型號選型表:

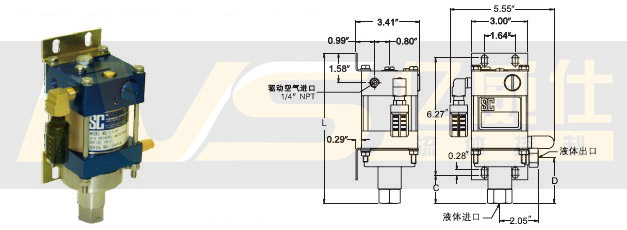

L3(C)系列(7種型號)液壓可達24,375Psi(168Mpa)
安裝尺寸(單位:in【英寸】)
標準型號* | 增壓比 | 最大輸出壓力 (驅動壓力0.86MPa) | 每沖程排量 | 液體進口 | 液體出口 | C(in) | D(in) | L(in) | ||
(Psi) | (MPa) | (in3) | (毫升) | |||||||
L3-15 | 20:1 | 2250 | 15.5 | 0.27 | 4.43 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
L3-25 | 31:1 | 3500 | 24.1 | 0.18 | 2.95 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
L3-35 | 40:1 | 4375 | 30.2 | 0.14 | 2.30 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
L3-45 | 55:1 | 6125 | 42.2 | 0.10 | 1.64 | 3/8"NPT | 1/4"NPT | 1.5 | 2.43 | 8.02 |
L3-65 | 79:1 | 8875 | 61.2 | 0.069 | 1.13 | 1/4"NPT | 1/4"NPT | 1.0 | 1.93 | 7.52 |
L3-105 | 123:1 | 14000 | 96.6 | 0.044 | 0.72 | 1/4"NPT | 1/4"NPT | 1.0 | 1.93 | 7.52 |
L3-125 | 138:1 | 15600 | 107.6 | 0.044 | 0.72 | 1/4"NPT | 7/16"-20UNF | 1.0 | 1.93 | 7.52 |
L3-195 | 213:1 | 24375 | 168.1 | 0.038 | 0.62 | 3/8"NPT | 9/16"-18UNF | 2.24 | 2.71 | 8.75 |
*--以上標準型號增壓泵:氣部分密封材質為丁腈橡膠,液壓部分密封材質為丁腈橡膠,液壓柱塞缸體材質為不銹鋼。
典型應用:支架系統、夾緊裝置、螺栓拉升器、扭矩扳手、壓力試驗設備、鋼筋拉伸、剪切及沖壓的動力。適用于所有液壓油、水、去離子水、化學溶劑、軟性化學制品和液化二氧化碳等。
可選碳鋼和不銹鋼泵體:重量輕(6磅),最大外形尺寸3.5"×7";
啟動壓力低:只需小于15Psi(0.1MPa)的驅動氣壓,L3系列泵是一種快速自動重啟泵;
輸出能力強:最大輸出壓力可達15,600Psi(107MPa),流量可達1.6GPM(6.2L/Min),最大耗氣量僅0.4Nm3/Min(標準狀態下)。

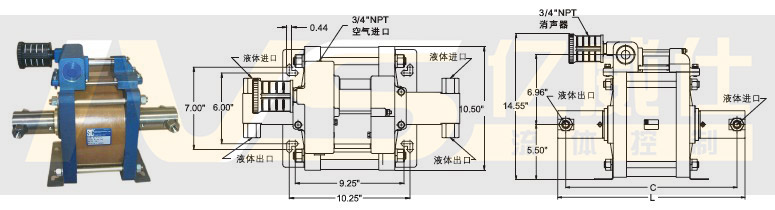

L6系列(3種型號)液壓可達11,200psi(77Mpa)
安裝尺寸(單位:in【英寸】)
標準型號* | 增壓比 | 最大輸出壓力 (驅動壓力0.86MPa) | 每沖程排量 | 接口 | ||||
(Psi) | (MPa) | (in3) | (毫升) | 進氣口 | 液體進 | 液體出 | ||
L6-40 | 40:3 | 3950 | 27.2 | 6 | 98.2 | 3/4"NPT | 1/4"NPT | 1/2"NPT |
L6-60 | 69 | 6420 | 44.2 | 3.5 | 57.4 | 3/4"NPT | 1/4"NPT | 1/2"NPT |
L6-100 | 115 | 11200 | 77 | 2.1 | 34.4 | 3/4"NPT | 1/4"NPT | 1/2"NPT |

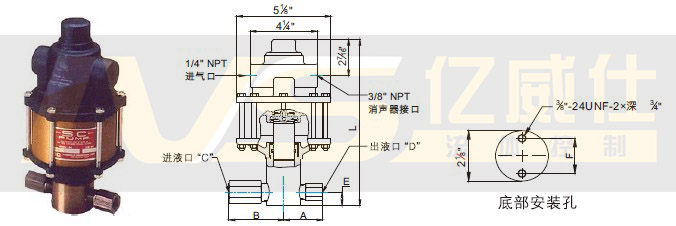

10-4系列(9種型號)液壓可達22,000psi(152Mpa)
安裝尺寸(單位:in【英寸】)
標準型號* | 增壓比 | 最大輸出壓力(驅動壓力0.69MPa) | 液壓活塞 | 每沖程排量 | ||
(需潤滑泵) | (Psi) | (MPa) | 直徑 | in3 | (毫升) | |
10-4000W003 | 5:1 | 515 | 3055 | 1.625 | 2.59 | 42.50 |
10-4000W005 | 10:1 | 965 | 6.66 | 1.188 | 1.39 | 22.80 |
10-4000W010 | 15:1 | 1800 | 12.40 | 0.875 | 0.751 | 12.30 |
10-4000W015 | 30:1 | 2850 | 19.70 | 0.688 | 0.464 | 7.610 |
10-4000W020 | 35:1 | 3550 | 24.50 | 0.625 | 0.384 | 6.30 |
10-4000W030 | 55:1 | 5550 | 38.30 | 0.500 | 0.245 | 4.02 |
10-4000W050 | 100:1 | 9900 | 68.30 | 0.375 | 0.138 | 2.26 |
10-4000W080 | 140:1 | 14000 | 96.60 | 0.313 | 0.096 | 1.57 |
10-4000W125 | 220:1 | 22000 | 151.70 | 0.250 | 0.061 | 1.00 |
*--以上標準型號增壓泵:氣部分密封材質為丁腈橡膠,液壓部分密封材質為丁腈橡膠,液壓柱塞缸體材質為銅合金,均可使用于水或油介質。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是0.4Nm3/Min(標準狀態下)。在驅動氣壓較低和輸出壓力較高時,空氣的消耗將會隨速度的減慢而減小。可以安裝在任意位置,垂直方向更佳。倒置安裝時,應在回路上裝一個排水閥以排掉先導閥腔內的水份。10-4系列泵的氣活塞的直徑為Ф4"和行程為1/4"。

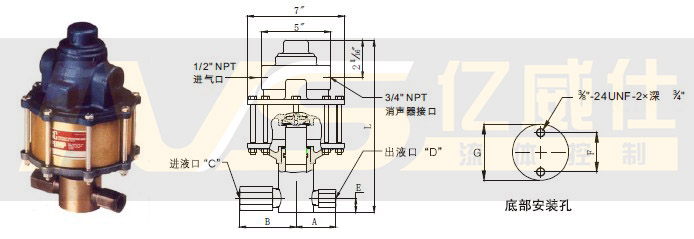

10-5(L)系列(16種型號)液壓可達55,000Psi(379MPa)
安裝尺寸(單位:in【英寸】)
D5系列 | 10-5系列 | L(in) | A(in) | B(in) | 進液口 | 出液口 | E(in) | F(in) | G(in) |
型號(比率) | 型號 | "C"螺紋 | "D"螺紋 | ||||||
5 | -003 | 13.125 | 3.500 | 4.750 | 1"NPT | 1/2"NPT | 1.125 | 2.500 | 3.125 |
10~20 | -005~-010 | 12.313 | 3.000 | 4.000 | 1"NPT | 1/2"NPT | 1.000 | 1.375 | 2.500 |
25~105 | -015~-060 | 10.875 | 3.000 | 3.375 | 1/2"NPT | 1/2"NPT | 1.000 | 0.875 | 2.500 |
140~440 | -080~-250 | 11.250 | 2.500 | 2.313 | 3/8"NPT | 3/8"NPT | 0.875 | 0.875 | 2.500 |
550 | -350 | 11.118 | 3.750 | 2.313 | 3/8"NPT | 9/16"-18 | 0.875 | 0.875 | 2.500 |
標準型號* | 增壓比 | 最大輸出壓力 (驅動壓力0.69MPa) | 液壓活塞直徑 | 每沖程排量 | ||||
自潤滑泵* (新型號) | 自潤滑泵* (舊型號) | 需潤滑泵* (新型號) | (Psi) | (MPa) | (in) | (in3) | (毫升) | |
10-5000A003 | D5000A5 | 10-5000A003L | 5:1 | 465 | 3.21 | 2.3750 | 5.540 | 90.9 |
10-5000W005 | D5000B10 | 10-5000W005L | 10:1 | 1000 | 6.90 | 1.6250 | 2.590 | 42.5 |
10-5000W007 | D5000B12 | 10-5000W007L | 12:1 | 1225 | 8.45 | 1.5000 | 2.210 | 36.2 |
10-5000W010 | D5000B20 | 10-5000W010L | 20:1 | 1900 | 13.1 | 1.1875 | 1.390 | 22.8 |
10-5000W015 | D5000B25 | 10-5000W015L | 25:1 | 2625 | 18.1 | 1.0000 | 0.981 | 16.1 |
10-5000W018 | D5000B30 | 10-5000W018L | 30:1 | 3075 | 21.2 | 0.9375 | 0.861 | 14.1 |
10-5000W020 | D5000B35 | 10-5000W020L | 35:1 | 3625 | 25.0 | 0.8750 | 0.751 | 12.3 |
10-5000W030 | D5000B55 | 10-5000W030L | 55:1 | 5800 | 40.0 | 0.6875 | 0.464 | 7.61 |
10-5000W040 | D5000B70 | 10-5000W040L | 70:1 | 7000 | 48.3 | 0.6250 | 0.384 | 6.30 |
10-5000W045 | D5000B85 | 10-5000W045L | 85:1 | 8600 | 59.3 | 0.5625 | 0.310 | 5.08 |
10-5000W060 | D5000B105 | 10-5000W060L | 105:1 | 10700 | 73.8 | 0.5000 | 0.245 | 4.02 |
10-5000W080 | D5000B140 | 10-5000W080L | 140:1 | 14000 | 96.6 | 0.4375 | 0.188 | 3.08 |
10-5000W100 | D5000B195 | 10-5000W100L | 195:1 | 18750 | 129.3 | 0.3750 | 0.138 | 2.26 |
10-5000W160 | D5000B280 | 10-5000W160L | 280:1 | 27500 | 189.7 | 0.3125 | 0.096 | 1.57 |
10-5000W250 | D5000B440 | 10-5000W250L | 440:1 | 42500 | 293.1 | 0.2500 | 0.061 | 1.00 |
10-5000S350-HF4** | D5000S555-HF4** | 10-5000S350L-HF4** | 555:1 | 55000 | 379.3 | 0.2187 | 0.048 | 0.79 |
*--以上標準型號增壓泵:氣部分密封材質為丁腈橡膠,液壓部分密封材質為丁腈橡膠,液壓柱塞缸體材質為銅合金(不銹鋼**),均可使用于水或油介質。
由于從2011年1月1日美國SC公司對原需潤滑泵10-5和10-6系列增壓泵,原自潤滑泵D5和D6系列增壓泵的所有型號的命名規則做調整。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是0.8Nm3/Min(標準狀態下)。在驅動氣壓較低和輸出壓力較高時,空氣的消耗將會隨速度的減慢而減小。
可以安裝在任意位置,垂直方向更佳。倒置安裝時,應在回路上裝一個排水閥以排掉先導閥腔內的水份。
10-5L和10-5(D5)系列泵的氣活塞的直徑為Ф512和行程為11/4,性能參數完全一致,后者屬自潤滑產品,不需加裝油霧器對增壓泵進行油霧潤滑。
10-6(L)系列(13種型號)液壓可達65,000Psi(448MPa)
安裝尺寸(單位:in【英寸】)
D6系列 | 10-6系列 | L(in) | A(in) | B(in) | 進液口 | 出液口 | E(in) | F(in) | G(in) | H(in) |
型號 (比率) | 型號 | "C"螺紋 | "D"螺紋 | |||||||
5 | -003 | 19.625 | 4.875 | 2.375 | 11/4"NPT | 1"NPT | 1.500 | 2.500 | --- | 4.000 |
10 | -005 | 18.625 | 4.750 | 4.375 | 1"NPT | 1"NPT | 1.375 | 1.375 | 2.375 | 3.000 |
20~35 | -010~-020 | 17.063 | 3.000 | 4.000 | 1"NPT | 1/2"NPT | 1.000 | 1.000 | 1.750 | 2.500 |
55~180 | -030~-100 | 15.750 | 3.000 | 3.375 | 1/2"NPT | 1/2"NPT | 0.875 | 0.875 | 1.750 | 2.500 |
240~330 | -151~-201 | 16.000 | 2.500 | 2.313 | 3/8"NPT | 3/8"NPT | 0.875 | 0.875 | 1.750 | 2.500 |
460 | -301 | 16.000 | 3.750 | 2.313 | 3/8"NPT | 9/16"-18 | 0.875 | 0.875 | 1.750 | 2.500 |
740 | -402 | 16.250 | 4.250 | 2.313 | 3/8"NPT | 9/16"-18 | 1.125 | 1.126 | 2.375 | 3.000 |
標準型號* | 增壓比 | 最大輸出壓力 (驅動壓力0.69MPa) | 液壓活塞直徑 | 每沖程排量 | ||||
自潤滑泵* (新型號) | 自潤滑泵* (舊型號) | 需潤滑泵* (新型號) | (Psi) | (MPa) | (in) | (in3) | (毫升) | |
10-6000A003 | D6000B5 | 10-6000A003L | 5:1 | 500 | 3.45 | 3000 | 17.70 | 290.30 |
10-6000W006 | D6000B10 | 10-6000W006L | 10:1 | 1000 | 6.90 | 2.125 | 8.900 | 146.00 |
10-6000W010 | D6000B20 | 10-6000W010L | 20:1 | 2150 | 14.80 | 1.438 | 4.050 | 66.40 |
10-6000W016 | D6000B25 | 10-6000W016L | 25:1 | 2700 | 18.60 | 1.315 | 3.380 | 55.40 |
10-6000W020 | D6000B35 | 10-6000W020L | 35:1 | 3600 | 24.80 | 1.125 | 2.490 | 40.80 |
10-6000W030 | D6000B55 | 10-6000W030L | 55:1 | 6000 | 41.40 | 0.875 | 1.500 | 24.60 |
10-6000W050 | D6000B95 | 10-6000W050L | 95:1 | 9700 | 69.60 | 0.688 | 0.928 | 15.20 |
10-6000W080 | D6000B145 | 10-6000W080L | 145:1 | 14400 | 99.30 | 0.563 | 0.623 | 10.20 |
10-6000W100 | D6000B180 | 10-6000W100L | 180:1 | 18000 | 124.10 | 0.500 | 0.490 | 8.04 |
10-6000W161 | D6000B240 | 10-6000W161L | 240:1 | 23700 | 163.40 | 0.438 | 0.375 | 6.15 |
10-6000W201 | D6000B330 | 10-6000W201L | 330:1 | 32300 | 222.70 | 0.375 | 0.275 | 4.51 |
10-6000S301-HF4** | D6000S460-HF4** | 10-6000S301L-HF4** | 460:1 | 45800 | 315.90 | 0.313 | 0.193 | 3.17 |
10-6000S402-HF4** | D6000S740-HF4** | 10-6000S402L-HF4** | 740:1 | 65000 | 448.30 | 0.250 | 0.123 | 2.02 |
*--以上標準型號增壓泵為氣部分密封材質為丁腈橡膠,液壓部分密封材質為丁腈橡膠,液壓柱塞缸體材質為銅合金(不銹鋼**),均可使用于水或油介質。由于從2011年1月1日美國SC公司對原需潤滑泵10-5和10-6系列增壓泵,原自潤滑泵D5和D6系列增壓泵的所有型號的命名規則做調整。
采用0.69MPa的空氣驅動且負載為空載時氣動泵的最大耗氣量是1.6Nm3/Min(標準狀態下)。在驅動氣壓較低和輸出壓力較高時,空氣的消耗將會隨速度的減慢而減小。
可以安裝在任意位置,垂直方向更佳。倒置安裝時,應在回路上裝一個排水閥以排掉先導閥腔內的水份。
10-6L和10-6(D6)系列泵的氣活塞的直徑為Ф7"和行程為21/2,性能參數完全一致,后者屬自潤滑產品,不需加裝油霧器對增壓泵進行油霧潤滑。

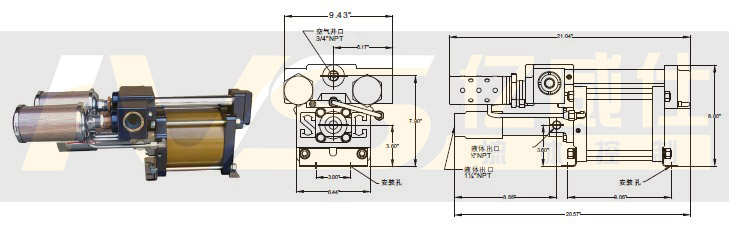

L10系列(5種型號)液壓可達30,000psi(203Mpa)
安裝尺寸(單位:in【英寸】)
標準型號 | 增壓比 | 最大輸出壓力 (驅動壓力0.83MPa) | 每沖程排量 | 排氣口 | 液體進口 | 液體出口 | C(in) | L(in) | ||
(Psi) | (MPa) | in3 | (毫升) | |||||||
L10-33 | 33:1 | 3500 | 24.1 | 16.84 | 276.2 | 3/4"NPT | 1"NPT | 1"NPT | 17.22 | 19.19 |
L10-66 | 66:1 | 7500 | 51.7 | 8.59 | 140.9 | 3/4"NPT | 1/2"NPT | 1/2"NPT | 17.10 | 18.70 |
L10-114 | 114:1 | 12000 | 82.8 | 4.83 | 79.2 | 3/4"NPT | 1/2"NPT | 1/2"NPT | 16.72 | 18.18 |
L10-177 | 177:1 | 20000 | 137.9 | 3.09 | 50.7 | 3/4"NPT | 1/2"NPT | 13/16"-16 | 17.14 | 18.61 |
L10-256 | 256:1 | 30000 | 206.9 | 2.15 | 35.3 | 3/4"NPT | 1/2"NPT | 11/8-12 | 16.92 | 18.38 |
氣動液體增壓泵選型注意事項:
要使您訂購的增壓泵處于最佳工作狀態,必須了解以下的參數:
1、驅動氣體的壓力和流量
所有的SC泵和動力單元在連續工作時使用的驅動氣壓不超過100Psi(0.69MPa),在間歇工作時可達到150Psi(1.03MPa)。
2、工作壓力和流量
所有的SC泵和動力單元的工作壓力參照驅動氣壓為70Psi(0.48MPa)時泵輸出壓力和流量。如果泵的最大輸出壓力大于所需的工作壓力,這就要考慮安全措施。
3、輸送液體介質
增壓泵輸送的液體介質是增壓泵選型中需著重考慮的部分。液壓部分的密封材質是由輸送的液體介質所決定的。SC泵可用油、水和大多數液體介質。標準型號的增壓泵的液壓部分主要密封材料是丁晴橡膠(Buna-N),其它密封材料還有氟橡膠(Viton)和亞乙基丙烯(EPR)等,這些密封材料主要用于輸送特殊的介質。標準型號的增壓泵的氣動部分主要密封材料是丁晴橡膠(Buna-N),其他密封材料還有氟橡膠(Viton)等,具體密封材料請向工廠或當?shù)氐姆咒N商咨詢。
4、可接受的體積和重量
對于某些的應用,泵和動力單元的外形尺寸和重量也要重點考慮。
5、10-5L(泵10-5)系列/10-5(原D5)系列,10-6L(泵10-6)系列/10-6(原D6)系列增壓泵建議連續工作時負載壓力不要超過207MPa,間歇工作時可以超過207MPa。
美國SC氣動液體增壓泵新老型號對照表:
10-4系列 | 10-5系列 | D5系列 | 10-6系列 | D6系列 | ||||
型號 | 增壓比 | 型號 | 增壓比 | 型號 | 增壓比 | |||
舊 | 新 | 舊 | 新 | 舊 | 新 | |||
0.25 | 003 | 5 | 0.24 | 003 | 5 | .35QR | 003 | 5 |
0.5 | 005 | 10 | 0.5 | 005 | 10 | .5QR | 005 | 10 |
1 | 010 | 15 | 0.65 | 007 | 12 | 1 | 010 | 20 |
1.5 | 015 | 30 | 1 | 010 | 20 | 1.5 | 015 | 25 |
2 | 020 | 35 | 1.5 | 015 | 25 | 2 | 020 | 35 |
3 | 030 | 55 | 1.75 | 018 | 30 | 3 | 030 | 55 |
5 | 050 | 100 | 2 | 030 | 35 | 5 | 050 | 95 |
8 | 080 | 140 | 3 | 030 | 55 | 10 | 100 | 180 |
12.5 | 125 | 220 | 4 | 040 | 70 | 15 | 151 | 240 |
4.5 | 045 | 85 | 20 | 201 | 330 | |||
6 | 060 | 105 | 30 | 301 | 460 | |||
8 | 080 | 140 | 40 | 402 | 740 | |||
10 | 100 | 195 | ||||||
16 | 160 | 280 | ||||||
25 | 250 | 440 | ||||||
35 | 350 | 555 |
